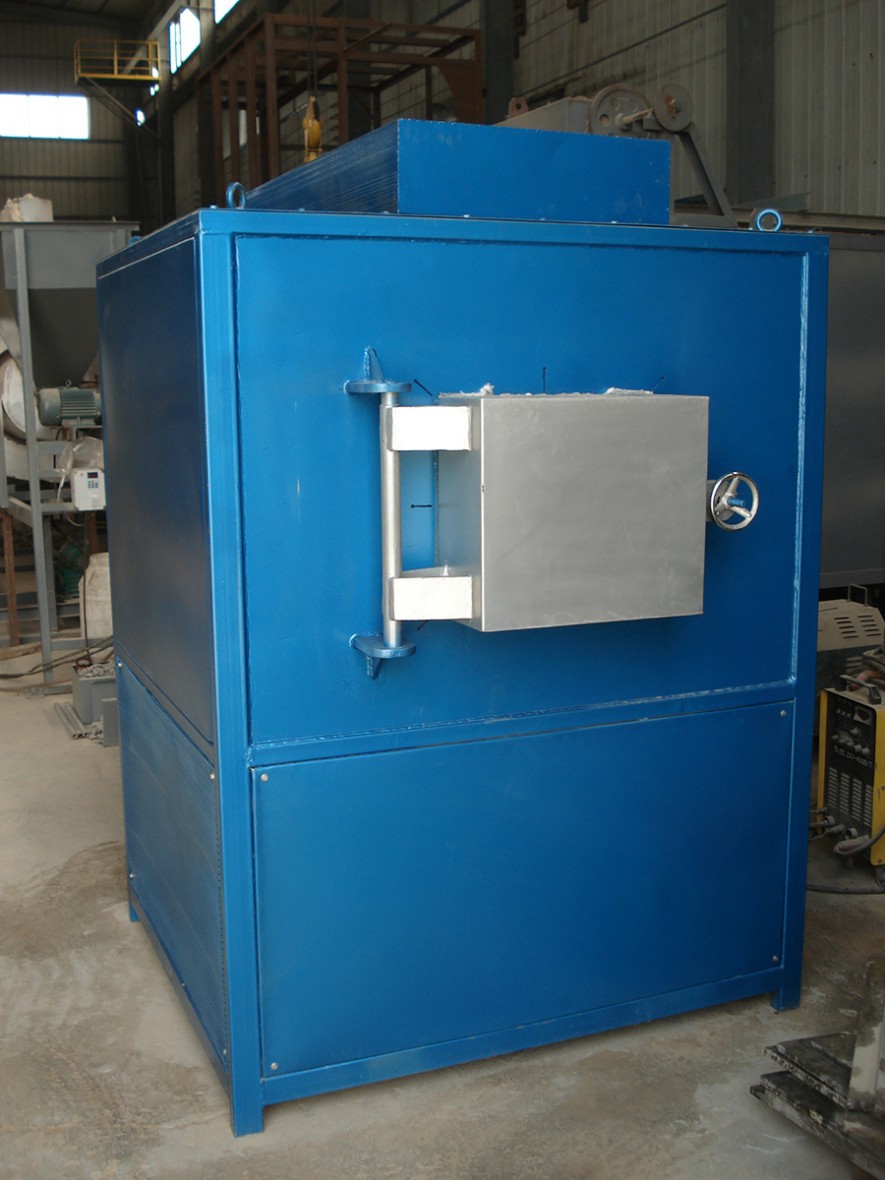

高溫硅鉬棒電爐的壽命通常在2000-5000小時?之間，具體取決于使用條件和維護情況。
　　關鍵影響因素：
　　溫度：長期在1600–1700℃運行，壽命約2000–3000小時；若常用溫度控制在1400–1500℃，壽命可延長至3000–5000小時。
　　氣氛環(huán)境：氧化性氣氛（如空氣）中兼容性好，壽命長；中性/惰性氣氛需保證氣體純度（≥99.999%），否則殘留氧氣會加速表面氧化；還原性/腐蝕性氣氛（氫氣、含硫/氯氣體）會快速侵蝕棒體，壽命縮短至1000–2000小時。
　　操作方式：頻繁啟停、升溫速率過快（超過5℃/min）會引發(fā)熱沖擊，導致棒體開裂，壽命降低30%左右；連續(xù)穩(wěn)定運行比間歇高頻使用更利于延長壽命。
　　延長壽命的建議
　　避免長期滿負荷高溫運行，控制升溫速率在3–5℃/min，降溫時自然冷卻或分段緩慢降溫。

　　保持爐內(nèi)純凈氧化性氣氛，定期檢查密封件和保溫層，確保設備處于良好狀態(tài)。
